技術領域

〔0001〕本實用新型涉及安全防護裝置領域，尤其是一種防撞緩沖車專用防掩緩沖墊。

背景技術

〔0002〕目前，道路施工時，需要在施工作業區域后方放置一輛尾部安裝防撞緩沖吸能裝置的車輛，如若發生追尾事故，能夠在肇事車輛和前方施工作業區域之間構建一個緩沖區域，通過機具結構變形吸收撞擊的能量，最大限度地降低被保護人員及設備遭到碰撞的幾率。

〔0003〕防撞緩沖吸能裝置的緩沖吸能區在車輛碰撞時允許有較大的變形，以便合理的吸收撞擊能量。目前的防撞緩沖吸能裝置只能承受一次沖撞，承受一定范圍內的沖撞力強度，對于連環沖掩等多級沖掩，難以承受多級沖擊力，難以保車前施工區域工作人員的人身安全。

實用新型內容

[0004〕針對上述現有技術存在的不足，本實用新型的目的在于提供一種防撞緩沖車專用防撞緩沖墊。

[0005〕為了實現上述目的，本實用新型采用如下技術方案：

[0006］一種防撞緩沖車專用防撞墊，它包括依次設置的尾板、緩沖箱體、箱體底座和車體承載座，所述車體承載座的一端設置于汽車的尾部，所述緩沖箱體固定于箱體底座的一側且箱體底座的另一側設置于車體承載座的另一端，所述緩沖箱體的兩側均設置有兩個弧形緩沖管，所述弧形緩沖管一一對應地固定于尾板和箱體底座之間，侮根所述弧形緩沖管均向緩沖箱體中部方向彎曲，所述尾板與緩沖箱體之間形成有緩沖間隙，所述緩沖箱體內填充有鋁合金薄膜蜂窩吸能材料且緩沖箱體由鋁合金材料制成。

[0007］優選的，所述緩沖箱體與箱體底座均開設有若干通氣孔。

[0008］優選的，所述車體承載座包括固定于汽車尾部的車體安裝板和固定于車體安裝板向著箱體底座一側的防撞包支架，所述箱體底座向著車體安裝板一側固定有箱體底座安裝支架，所述箱體底座安裝支架的上端與防撞包支架的上端對位鉸接。

[0009］優選的，所述車體安裝板向著箱體底座的一側固定有至少兩個垂直于車體安裝板的水平限位柱，所述防撞包支架的上端固定有至少兩個平行于車體安裝板的豎直限位柱。

[0010］優選的，所述乍體安裝板上固定有增強車體承載座承載力的車體加強筋，所述車體加強筋背離箱體底座的一側固定于汽車尾板上。

[0011〕優選的，所述箱體底座安裝支架的下端與防撞包支架的下端通過液壓缸相連接。

[0012］優選的，所述液壓缸為兩組且分別對稱設置于防撞包支架的兩側。

[0013］優選的，所述尾板背離緩沖箱體的一側設置有兩組燈座，兩組所述燈座對稱設置于尾板兩側。

[0014〕由于采用了上述方案，本實用新型包括依次設置的尾板、緩沖箱體、箱體底座、車體承載座和弧形緩沖管，每根弧形緩沖管均向緩沖箱體中部方向彎曲，尾板與緩沖箱體之間設置有緩沖間隙，緩沖箱體內填充有鋁合金薄膜蜂窩吸能材料且緩沖箱體由輕質鋁合金材料制成。當發生撞擊時，尾板最先與肇事車輛先接觸，通過4根弧形緩沖管傳導至箱體底座，在此過程中，4根弧形緩沖管受力后均向緩沖箱體中部彎曲，由于尾板與緩沖箱體之間留有緩沖間隙，給予弧形緩沖管受力空間，尾板與緩沖箱體相抵接，緩沖箱體采用輕質鋁合金材料，與鋁合金薄膜蜂窩吸能材料的結合，使沖擊余力更好的被抵消殆盡，保證沖擊余力能夠在短時間內被抵消，給車前的工作區域營造一個安全區域，保護前方施工工人的人身安全。

附圖說明

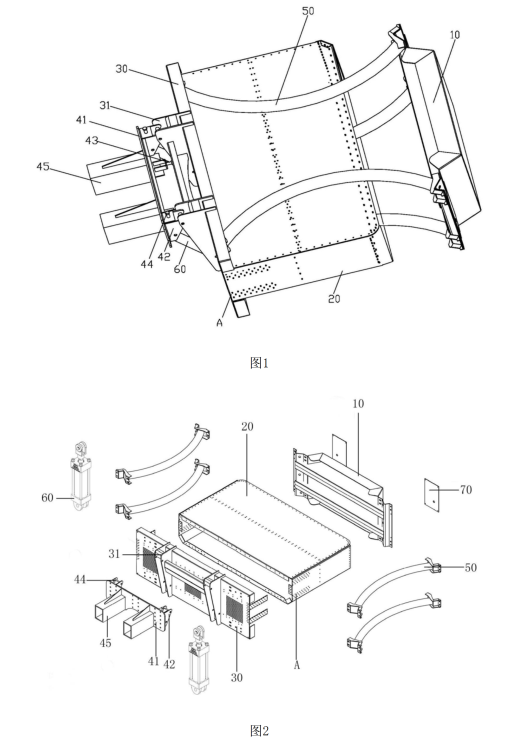

[0015］圖1是本實用新型的結構示意圖；

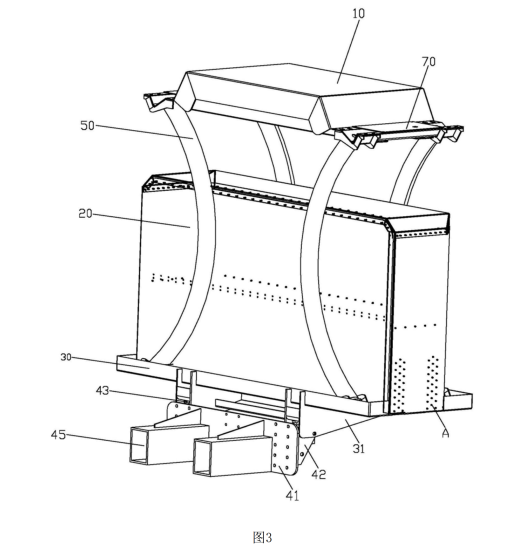

[0016〕圖2是本實用新型的分解結構示意圖；

[0017〕圖3是是本實用新型的使用狀態圖；

[0018］圖中：10、尾板；20、緩沖箱體；30、箱體底座；31、箱體底座安裝支架；41、車體安裝板；42、防撞包支架；43、水平限位柱；44、豎直限位柱；45、車體加強筋；50、弧形緩沖管；60、液壓缸；70、燈座；A、通氣孔。

具體實施方式

[0019］以下結合附圖對本實用新型的實施例進行詳細說明，但是本實用新型可以由權利要求限定和覆蓋的多種不同方式實施。

[0020］如圖1-3所示，一種防撞緩沖車專用防撞墊，它包括依次設置的尾板10、緩沖箱體

20、箱體底座30和車體承載座（圖中未標注），車體承載座的一端設置于汽車的尾部，緩沖箱體20固定于箱體底座30的一側且箱體底座30的另一側設置于車體承載座的另一端，緩沖箱體20的兩側均設置有兩個弧形緩沖管50，弧形緩沖管50一一對應地固定于尾板10和箱體底座30之間，每根弧形緩沖管50均向緩沖箱體20中部方向彎曲，尾板10與緩沖箱體20之間形成有緩沖間隙，緩沖箱體20內填充有鋁合金薄膜蜂窩吸能材料且緩沖箱體20由鋁合金材料制成。

[0021〕基于以上結構，箱體底座30的一側與緩沖箱體20固定連接，而箱體底座30的另一側設置于車體承載座上，而車體承載座固定在汽車尾部，尾板10和箱體底座30之間通過向

緩沖箱休20中部彎曲的弧形緩沖管50相連接，其中緩沖箱體20的上端面左右兩側對稱設置兩根弧形緩沖管50，緩沖箱體20的下端面左右兩側對稱設置兩根弧形緩沖管50，尾板10與緩沖箱體20之間設置有緩沖間隙，在專用防撞墊使用的過程中，車體承載座、箱體底座3叭緩沖箱體20、弧形緩沖管50和尾板10依次水平設置于汽車尾部，當發生掩擊時，尾板10最先與肇事車輛接觸，尾板10受沖力，該力首先通過4根弧形緩沖管50傳導至箱體底座30，在此過程中，.1根弧形緩沖管50受力后均向緩沖箱體20中部彎曲，由于尾板10與緩沖箱體20之間留有緩沖間隙，因此給予弧形緩沖管50受力向緩沖箱體20中部彎曲的受力空間，最終尾板10與緩沖箱體20相抵接，緩沖箱體20采用鋁合金材料（由于鋁合金具有質量輕、抗沖擊性能強的特點），與鋁合金薄膜蜂窩吸能材料的結合，使沖擊余力更好的被抵消殆盡，保證沖擊余力能夠在短時間內被抵消，給車前的工作區域營造一個安全區域，保護前方施工工人的人身安全。

[0022］進一步地，為了提高緩沖箱體20的緩沖效果，作為優選方案，本實施例的緩沖箱體20與箱體底座30均開設有若干通氣孔A排出。基于以上機構，在緩沖箱體20與尾板10接觸后瞬間受力時，緩沖箱體20受力向內擠壓，緩沖箱體20內的空氣可以順著通氣孔A排出，防止緩沖箱體20內空氣受壓后，緩沖箱體20內氣壓增強，導致緩沖箱體20與尾板10硬接觸，使緩沖箱體20發生強大的應力形變，因此為保證緩沖箱體20與尾板10軟接觸，通過鋁合金薄膜蜂窩吸能材料做為主要的緩沖途徑，提高緩沖效果，增強緩沖箱體20的安全性能。

[0023］現有的防撞墊在碰撞后只能拖曳在車后，幾乎無法收起，為了便于本實用新型專

用防撞墊的存放，本實施例的車體承載座包括固定于汽車尾部的車體安裝板41和固定于車體安裝板41向著箱體底座30一側的防撞包支架42，箱體底座30向著車體安裝板41一側固定有箱體底座安裝支架31，箱體底座安裝支架31的上端與防撞包支架42的上端對位鉸接�；�于以上結構，車體安裝板41上固定有防撞包支架42，箱體底座30上對位固定有箱體底座安裝支架31，箱體底座安裝支架31的上端與防撞包支架42的上端對位鉸接，在不使用專用防撞墊的時候，箱體底座安裝支架31可以繞該鉸接處向汽車頂部方向旋轉，使專用防撞墊可以收起于汽車的尾部，當專用防撞墊在碰撞后也可以繞該鉸接處向汽車頂部方向旋轉，收起于汽車的尾部，便于存放。

[0024］為了保證專用防撞墊在使用時能夠水平放置以及在不使用時能夠豎直放置，作為優選方案，本實施例的車體安裝板41向著箱體底座30的一側固定有至少兩個垂直于車體安

裝板41的水平限位柱43，防撞包支架42的上端固定有至少兩個平行于車體安裝板41的豎直限位柱44�；�于以上結構，當專用防撞墊水平放置時，車體安裝板41上的水平限位柱43．與箱體底座30相抵接，水平限位柱43與箱體底座30垂直固定，限定專用防撞墊的位置，保證專用防撞墊水平放置，而專用防撞墊豎直放置時，防撞包支架42上的豎直限位柱44與箱體底座30相抵接，同樣在專用防撞墊豎直放置時限定專用防撞墊的位置，便于使用和存放。

[0025〕進一步地，為了提高專用防撞墊與車體承載座的穩定性，木實施例的車體安裝板41上固定有增強車體承載座承載力的車體加強筋45，車體加強筋45背離箱體底座30的一側固定于汽車尾部10上。基于以上結構，在專用防撞墊使用的過程或者存放時，車體加強筋

45固定于車體安裝板41上，提高車體安裝板41的抗彎性能，保證專用防撞墊與車體承載座的穩定性。

[0026］進一步地，為了便于控制專用防撞墊的升降存放，本實施例的箱體底座安裝支架31的下端與防撞包支架42的下端通過液壓缸60相連接�；�于以上結構，通過在箱體底座安裝支架31和防撞包支架42之間架設液壓缸60，液壓缸60的一端與箱體底座安裝支架31相鉸接，另一端與防撞包支架42相鉸接，車主只需控制液壓缸60的啟閉，即可使專用防撞墊自動升降存放，便于操作。

[0027］進一步地，為了專用防撞墊升降的穩定性，本實施例的提高液壓缸60為兩組且分別對稱設置于防撞包支架42的兩側�；�于以上結構，通過兩組對稱設置防撞包支架42上的液壓缸60，在升降過程中同步啟閉，保證專用防撞墊升降的穩定性。

[0028］進一步地，在行駛途中，為了在使用專用防撞墊時無需停車操作，本實施例的專用防撞緩沖墊受控于直流電機驅動的液壓系統，每個所述液壓缸60均由液壓系統控制。基于以上結構，專用防撞墊受控于直流電驅動的液壓系統，利用該系統的穩定性，通過兩條液壓油缸操作升降，升降操作可以在行駛途中不停車進行遙控控制液壓缸60的啟閉。

[0029］進一步地，在專用防撞墊使用的過程中，為了增加汽車的安全提醒功能，本實施例

的尾板10背離緩沖箱體20的一側設置有兩組燈座70，兩組燈座70對稱設置于尾板10兩側�；�于以上結構，在專用防撞墊使用的過程中，專用防撞墊水平放置，在尾板10上設置有兩組燈座70，可在燈座70上安裝提醒燈或警示等，便于及時提醒后來車輛的車主，進一步防止撞擊事故的發生。

[0030］進一步地，為了提高汽車機動性能和提醒功能，作為優選方案，本實施例的每組燈座70對應安裝附加行車燈組，附加行車燈組與汽車底盤燈光系統電連接�；�于以上結構，在每組燈座70可相應安裝附加行車燈組，且與汽車底盤燈光系統電連接（包括剎車燈、轉向燈、駐車燈、牌照燈等），使附加行車燈組受控于汽車底盤燈光系統，提高汽車機動性能和提醒功能。

[0031〕作為一個實施例，當安裝有本實用新型專用防撞緩沖墊的汽車�？吭诘缆飞虾�，為保障汽車前端施工人員的人身安全，工作人員可通過直流電機驅動的液壓系統控制汽車尾部的液壓缸60，將專用防撞緩沖墊水平放置于汽車尾部，同時打開燈座70上的附加行車幻‘組，閃燈以警示后來車輛，若當發生碰撞后，也可直接通過直流電機驅動的液壓系統控制汽車尾部的液壓缸60將用防撞緩沖墊豎直收放于汽車尾部，保證道路的正常運行。

[0032］作為另一個實施例，防撞緩沖墊可采用快速連接機構同卡車連接，各部件可采用快拆快裝的結構，例如卡合機構，便于快速安裝和拆卸防撞緩沖墊，另外專用防撞墊上的其他所有電器連接線也采用快速插拔接頭，可以在數分鐘內將專用防撞墊拆卸，提高時效性。

[0033］以上所述僅為本實用新型的優選實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在木實用新型的專利保護范圍內。
