技術領域

〔0001〕本實用新型涉及安全防護裝置領域，尤其是一種防撞緩沖車專用防掩緩沖墊。

背景技術

〔0002〕目前，道路施工時，需要在施工作業區域后方放置一輛尾部安裝防撞緩沖吸能裝置的車輛，如若發生追尾事故，能夠在肇事車輛和前方施工作業區域之間構建一個緩沖區域，通過機具結構變形吸收撞擊的能量，最大限度地降低被保護人員及設備遭到碰撞的幾率。

〔0003〕防撞緩沖吸能裝置的緩沖吸能區在車輛碰撞時允許有較大的變形，以便合理的吸收撞擊能量。目前的防撞緩沖吸能裝置只能承受一次沖撞，承受一定范圍內的沖撞力強度，對于連環沖掩等多級沖掩，難以承受多級沖擊力，難以保證車前施工區域工作人員的人身安全。

實用新型內容

〔0004〕針對上述現有技術存在的不足，本實用新型的目的在于提供一種多級防撞緩沖車專用防撞緩沖墊。

〔0005〕為了實現上述目的，本實用新型采用如下技術方案：

[0006〕一種多級防撞緩沖車專用防撞緩沖墊，它包括依次設置的尾板、緩沖箱體、箱體底座和車體承載座，所述車體承載座的一端設置于汽車尾部，所述緩沖箱體固定于箱體底座的一側且箱體底座的另一側設置于車體承載座的另一端，所述緩沖箱體中部的兩側向外突出有兩個固定塊，所述緩沖箱體靠近箱體底座的一側均設有兩個第一弧形緩沖管，所述緩沖箱體背離箱體底座的一側均設有兩個第二弧形緩沖管，所述第一弧形緩沖管一一對應地固定于箱體底座和固定塊之間，所述第二弧形緩沖管一一對應地固定于固定塊和尾板之間。每根所述第一弧形緩沖管和每根所述第二弧形緩沖管均向緩沖箱體的中部方向彎曲，所述尾板與緩沖箱體之間形成有緩沖間隙，所述緩沖箱體內填充有鋁合金薄膜蜂窩吸能材料且緩沖箱體由鋁合金材料制成。

[0007］優選的，所述緩沖箱體與箱體底座均開設有若干通氣孔。

[0008］優選的，所述車體承載座與箱體底座之間架設有用于轉動箱體底座的鉸接機構。

[0009］優選的，所述鉸接機構包括固定于箱體底座上的第一鉸接件和固定于車體承載座且與第一鉸接件對位鉸接的第二鉸接件。

[0010］優選的，所述第二鉸接件由兩塊固定片平行設置而成且第一鉸接件在與第二鉸接件鉸接時位于兩塊固定片的中心處，所述鉸接機構還包括固定于箱體底座上且位于兩塊固定片上方的類“L'’型第三鉸接件，所述車體承載座與第三鉸接件之間架設有用于驅動箱體底座繞鉸接機構轉動的液壓缸，所述液壓缸的一端鉸接于第三鉸接件上且另一端鉸接一于車體承載座上。

[0011］優選的，每個所述固定片的上方開設有卡梢，姆個所述第二校接件向著車體承載座的一側形成有在箱體底座繞鉸接機構轉動后與卡槽對位卡合的凸塊。

[0012］優選的，所述液壓缸為兩組且分別對稱設置于防撞包支架的兩側。

[0013］優選的，所述專用防撞緩沖墊受控于直流電機驅動的液壓系統，侮個所述液壓缸均由液壓系統控制。

[0014］優選的，所述尾板背離緩沖箱體的一側設置有兩組燈座，兩組所述燈座對稱設置于尾板兩側。

[0015］由于采用了上述方案，本實用新型包括依次設置的尾板、緩沖箱體、箱體底座、車體承載座和弧形緩沖管，每根弧形緩沖管均向緩沖箱體中部方向彎曲，尾板與緩沖箱體之間設置有緩沖間隙，緩沖箱體內填充有鋁合金薄膜蜂窩吸能材料且緩沖箱體由輕質鋁合金材料制成。當發生撞擊時，尾板最先與肇事車輛先接觸，通過4根弧形緩沖管傳導至箱體底座，在此過程中，4根弧形緩沖管受力后均向緩沖箱體中部彎曲，由于尾板與緩沖箱體之間留有緩沖間隙，給予弧形緩沖管受力空間，尾板與緩沖箱體相抵接，緩沖箱體采用輕質鋁合金材料，與鋁合金薄膜蜂窩吸能材料的結合，使沖擊余力更好的被抵消殆盡，保證沖擊余力能夠在短時間內被抵消，給車前的工作區域營造一個安全區域，保護前方施工工人的人身安全。

 附圖說明

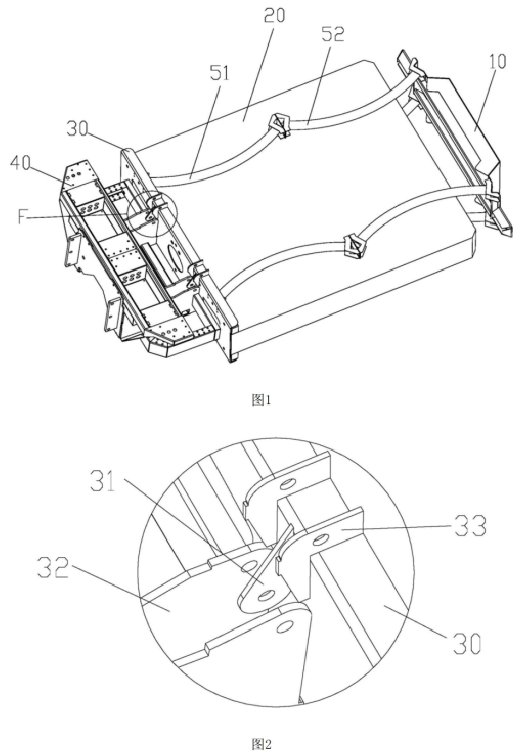

[0016〕圖1是本實用新型的結構示意圖；

[0017］圖2是圖l中F處的局部放大圖；

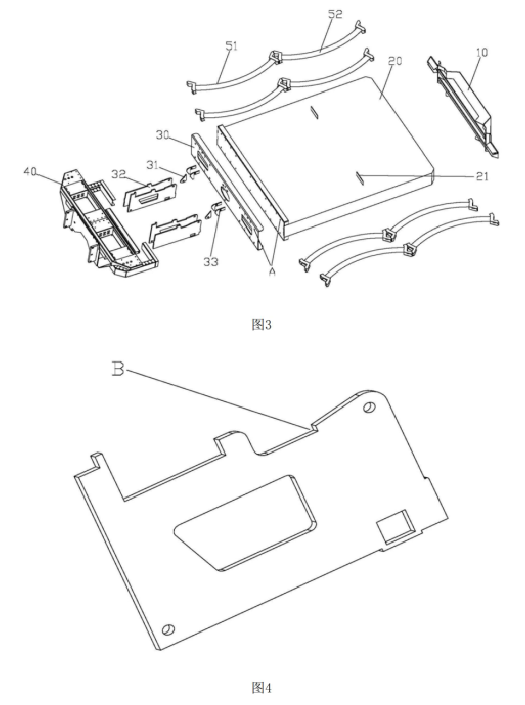

[0018〕圖3是本實用新型的分解結構示意圖；

[0019〕圖4是木實用新型的固定片的結構示意圖：

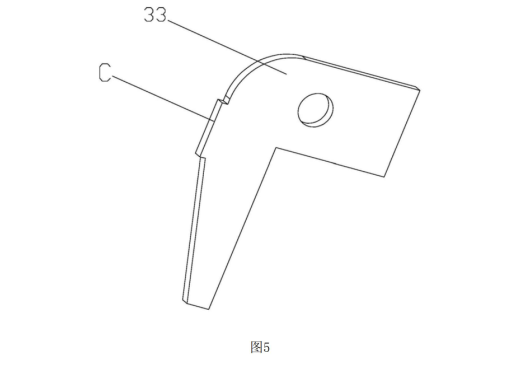

[0020］圖5是本實用新型的第三鉸接件的結構示意圖；

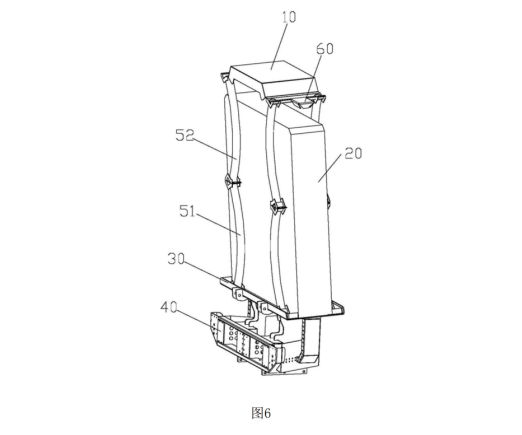

[0021〕圖6是是木實用新型的使用狀態圖；

[0022］圖中：10、尾板；20、緩沖箱體；30、箱體底座；31、第一鉸接件；32、第二鉸接件；33、第三鉸接件：40、車體承載座；51、第一弧形緩沖管；52、第二弧形緩沖管；60、燈座；A、通氣孔；B、卡槽；C、凸塊。

具體實施方式

具體實施方式

[0023］以下結合附圖對本實用新型的實施例進行詳細說明，但是本實用新型可以由權利

要求限定和覆蓋的多種不同方式實施。

[0024〕如圖1-6所示，一種多級防撞緩沖乍專用防撞緩沖墊，它包括依次設置的尾板10、緩沖箱體20、箱體底座30和車體承載座40，車體承載座40的一端設置T－汽車尾部，緩沖箱體20固定于箱體底座30的一側且箱體底座30的另一側設置于車體承載座40的另一端，緩沖箱體20中部的兩側向外突出有兩個固定塊21，緩沖箱體20靠近箱體底座30的一側均設有兩個第·弧形緩沖管51，緩沖箱體20背離箱體底座30的一側均設有兩個第二弧形緩沖管52，第一弧形緩沖管51一一對應地固定于箱體底座30和固定塊21之間，第二弧形緩沖管52一一對應地固定于固定塊21和尾板10之間。每根第一弧形緩沖管51和每根第二弧形緩沖管52均向緩沖箱體20的中部方向彎曲，尾板10與緩沖箱體20之間形成有緩沖間隙，緩沖箱體20內填充有鋁合金薄膜蜂窩吸能材料且緩沖箱體20由鋁合金材料制成。

[0025］基于以上結構，箱體底座30的一側與緩沖箱體20固定連接，而箱體底座30的另一側設置于車體承載座40上，而車體承載座40固定在汽車尾部，用于承受整個專用防撞緩沖墊的重量，第一弧形緩沖管51設置于緩沖箱體20上，且固定于箱體底座30和固定片之間，第二弧形緩沖管52設置于緩沖箱體20上，且固定于尾板10和固定片之間，尾板10與緩沖箱體20之間留有緩沖間隙，在專用防撞緩沖墊使用的過程中，車體承載座40、箱體底座30、緩沖箱體20、第一弧形緩沖管51、第二弧形緩沖管52和尾板10依次水平設置于汽車尾部，當發生撞擊時，尾板10最先與肇事車輛接觸，尾板10受沖力，該力首先通過4根第二弧形緩沖管52傳導至4根第一弧形緩沖管51，最終傳導至箱體底座30，在此過程中，尾板10受力后與第二弧形緩沖管52之間承受第一級沖擊，當沖擊力超過第二弧形緩沖管52承受范圍后，該力進而傳導至第一弧形緩沖管51，承受第二級沖擊，同樣若沖擊力超過第一弧形緩沖管51承受范圍后，第一弧形緩沖管51和第二弧形緩沖管52受力向緩沖箱體20中部擠壓變形，由于尾板10與緩沖箱體20之間留有緩沖間隙，因此給予弧形緩沖管50受力向緩沖箱體20中部彎曲的受力空間，當尾板10與緩沖箱體20相抵接，緩沖箱體20由輕質鋁合金材料（由于鋁合金具有質量輕、抗沖擊性能強的特點），與鋁合金薄膜蜂窩吸能材料的結合，使沖擊余力更好的被抵消殆盡，將第三級以及后續的沖擊余力進行緩沖抵消，最終保證沖擊余力能夠在短時間內被抵消，防止弧形緩沖管50或者其他部件由于瞬間受力發生強大的形變，導致弧形緩沖管50或者其他部件受力肢解，難以承受多級沖擊力，危及周邊車輛，甚至危及周邊工作人員、車主等的人身安全，本實用新型專用防撞緩沖墊對于連環沖撞等多級沖撞，能夠起到緩沖抵消作用，給車前的工作區域營造一個安全區域，保護前方施工工人的人身安全。

 [0026］進一步地，為了提高緩沖箱體20的緩沖效果，作為優選方案，本實施例的緩沖箱體20與箱體底座30均開設有若干通氣孔A�；�于以上機構，在緩沖箱體20與尾板10接觸后瞬間受力時，緩沖箱體20受力向內擠壓，緩沖箱體20內的空氣可以順著通氣孔A排出，防止緩沖箱體20內空氣受壓后，緩沖箱體20內氣壓增強，導致緩沖箱體20與尾板10硬接觸，使緩沖箱體20發生強大的應力形變，因此為保證緩沖箱體20與尾板10軟接觸，通過鋁合金薄膜蜂窩吸能材料做為主要的緩沖途徑，提高緩沖效果，增強緩沖箱體20的安全性能。

[0027］現有的防撞墊在碰撞后只能拖曳在車后，幾乎無法收起，為了便于使用本實用新型專用防撞緩沖墊，本實施例的車體承載座40與箱體底座30之間架設有用于轉動箱體底座30的鉸接機構（圖中未標注）。基于以上結構，通過該鉸接結構，當不需要使用專用防撞緩沖墊時，只需將專用防撞緩沖墊繞鉸接機構向車頂方向轉動，即可實現存放：當需要使用專用防撞緩沖墊時，同樣利用鉸接機構將專用防撞緩沖墊水平放置好即可；當專用防撞墊在碰撞后也可以繞該鉸接處向汽車頂部方向旋轉，收起于汽車的尾部，便于存放。

[0028］為了保證鉸接機構的轉動效果，作為優選方案，本實施例的鉸接機構包括固定于

箱體底座30上的第一鉸接件31和固定于車體承載座40上且與第一鉸接件31對位鉸接的第二鉸接件32�；�一于以上結構，第一鉸接件31和第二鉸接件32對位鉸接，專用防撞緩沖墊繞第一鉸接件31和第二鉸接件32之間的鉸接點轉動，保證鉸接機構的質量。

[0029］進一步地，了便于控制專用防撞緩沖墊的升降存放，作為優選方案，本實施例的第二鉸接件32由兩塊固定片平行設置而成且第一鉸接件31在與第二鉸接件32鉸接時位于兩塊固定片的中心處，鉸接機構還包括固定于箱體底座30上且位于兩塊固定片上方的類“L’型第三鉸接件33,車體承載座40與第三鉸接件33之間架設有用干驅動箱體底座30繞鉸接機構轉動的液壓缸,液壓缸的一端鉸接干第三鉸接件33上日另一端鉸接干車體承載座40上�；�于以上結構,第二鉸接件32由兩塊固定片平行設置而成,第一鉸接件31設置于兩塊固定片之間，進而與第二鉸接件32對位鉸接，同時為了便于控制專用防撞緩沖墊的升降存放，將液壓缸設置于兩塊固定片之間,液壓缸的一端固定在車體承載座40上，另一端通過與類“L’型第三鉸接件33鉸接干箱體底座30上，通過控制液壓缸的啟閉，實現控制專用防撞緩沖墊的升降存放。

[0030] 進一步地,為了提高專用防撞緩沖墊存放的穩定性,作為優選方案,本實施例的每個固定片的上方開設有卡槽B,每個第三鉸接件33向著車體承載座40的一側形成有在箱體底座30繞鉸接機構轉動后與卡槽B對位卡合的凸塊C�；�于以上結構，專用防撞緩沖墊繞鉸接機構向汽車頂部方向轉動后，通過固定片上的卡槽B與第三鉸接件33上的凸塊C對位卡合,提高箱體底座30卡合在車體承載座40上的穩定性，提高專用防撞緩沖墊存放的穩定性。

 [0031]進一步地,為了專用防撞緩沖墊升降的穩定性，作為優選方案，本實施例的鉸接機構和液壓缸均設置有兩組且分別對稱設置于箱體底座30的兩側。基于以上結構，通過兩組對稱設置鉸接機構和液壓缸，在升降過程中同步啟閉，保證專用防撞緩沖墊升降的穩定性。

[0032] 進一步地，在行駛途中，為了在使用專用防撞緩沖墊時無需停車操作，本實施例的專用防撞緩沖墊受控于直流電機驅動的液壓系統，每個液壓缸均由液壓系統控制�；�于以上結構,專用防撞緩沖墊受控于直流電驅動的液壓系統，利用該液壓系統的穩定性，通過兩條液壓油缸操作升降,升降操作可以在行駛途中不停車進行遙控控制液壓缸60的啟閉。

[0033] 進一步地，在專用防撞緩沖墊使用的過程中，為了增加汽車的安全提醒功能，本實施例的尾板10背離緩沖箱體20的一側設置有兩組燈座60，兩組燈座60對稱設置于尾板10兩側。基于以上結構，在專用防撞緩沖墊使用的過程中，專用防撞緩沖墊水平放置，在尾板10上設置有兩組燈座60,可在燈座60上安裝提醒燈或警示等，便于及時提醒后來車輛的車主，進一步防止撞擊事故的發生。

[0034]進一步地，為了提高汽車機動性能和提醒功能，作為優選方案，本實施例的每組燈座60對應安裝附加行車燈組，附加行車燈組與汽車底盤燈光系統電連接，在每組燈座60可相應安裝附加行車燈組，且與汽車底盤燈光系統電連接(包括剎車燈、轉向燈、駐車燈、牌照燈等)，使附加行車燈組受控于汽車底盤燈光系統，提高汽車機動性能和提醒功能。

[0035]作為一個實施例,當安裝有本實用新型專用防撞緩沖墊的汽車停靠在道路上后，為保障汽車前端施工人員的人身安全，工作人員可通過直流電機驅動的液壓系統控制汽車尾部的液壓缸，將專用防撞緩沖墊水平放置于汽車尾部，同時打開燈座60上的附加行車燈組,閃燈以警示后來車輛，若當發生碰撞后，也可直接通過直流電機驅動的液壓系統控制汽車尾部的液壓缸將用防撞緩沖墊豎直收放于汽車尾部，保證道路的正常運行。

[0036] 作為另一個實施例,專用防撞緩沖墊可采用快速連接機構同卡車連接，各部件可采用快拆快裝的結構,例如卡合機構,便于快速安裝和拆卸專用防撞緩沖墊，另外專用防撞緩沖墊上的其他所有電器連接線也采用快速插拔接頭，可以在數分鐘內將專用防撞緩沖墊拆卸,提高時效性。

[0037] 以上所述僅為本實用新型的優選實施例,并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及附冬內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域,均同理包括在本實用新型的專利保護范圍內。
